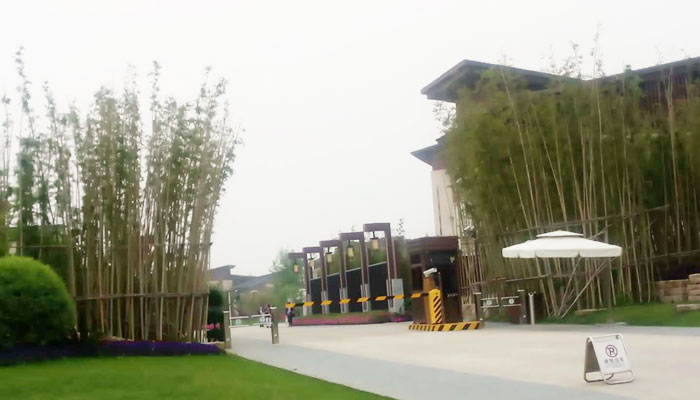

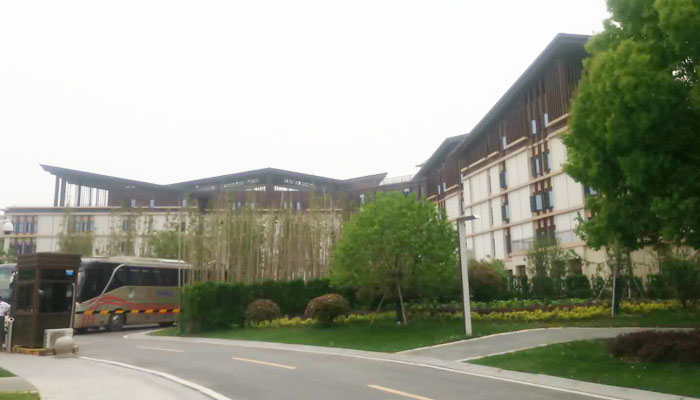

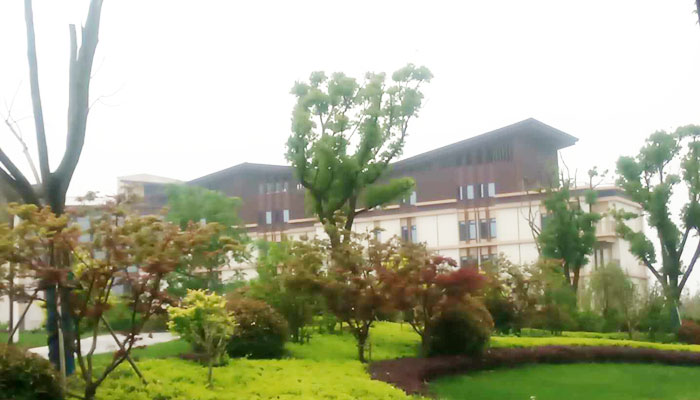

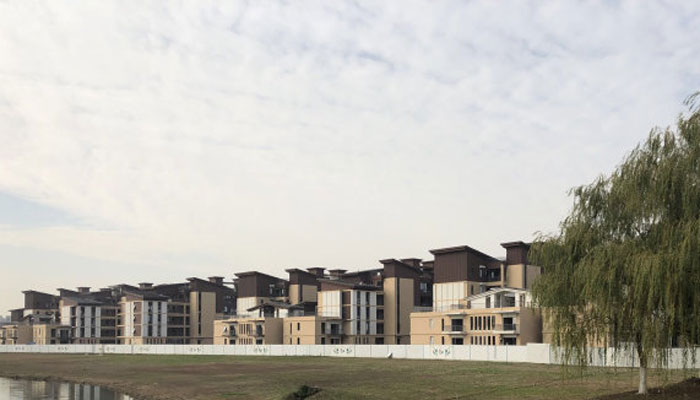

本項目由中國人壽與美國最大的非上市養老運營管理機構Merrill Gardens（魅力花園）公司聯手，建設成為一個包括休閑養生、活力養老、持續看護養老等綜合配套在內的跨代型中高端養生養老社區。這也將是中國人壽第一個落地的養老社區項目。作為“國壽嘉園·雅境”項目中重要的功能性建筑之一，魅力花園陽澄湖項目為五層樓建筑，一層規劃了養生餐廳、健身、閱覽、棋牌、影院和美發等社區，二至五層規劃為養老健康住房，建筑面積為36到65平方米不等。本項目采用酒店式管理服務，提供24小時照護，依入住客戶所需不同提供相應服務，并可輻射社區內所有住戶，提供居家健康養老服務和社區入托服務。
本項目為中國人壽陽澄湖養老社區-國壽嘉園的綜合體建筑，總建筑面積為21000多平米，本綜合體主建筑為地下一層，地上七層，總計八層，附建筑為每棟樓6層，總計三棟建筑。我公司承接本案暖通工程涉及內容如下：
1.空調內機：
本案設計各類型號的美國開利牌兩管制三排管風機盤管800余臺；各樓層總供回水管為主樓DN350,副樓DN250。采用立管同程式布管。
2.機房及地埋管系統設計：

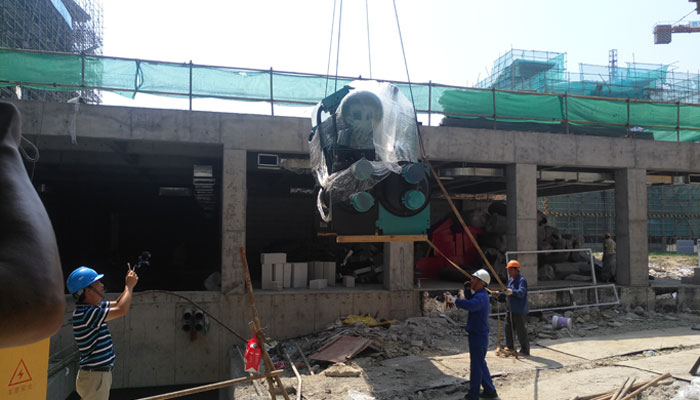

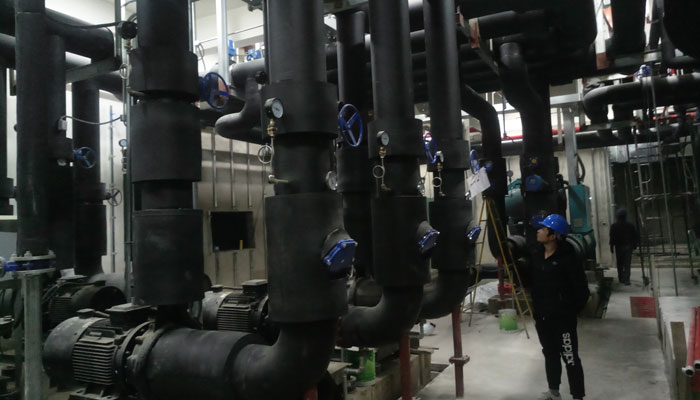

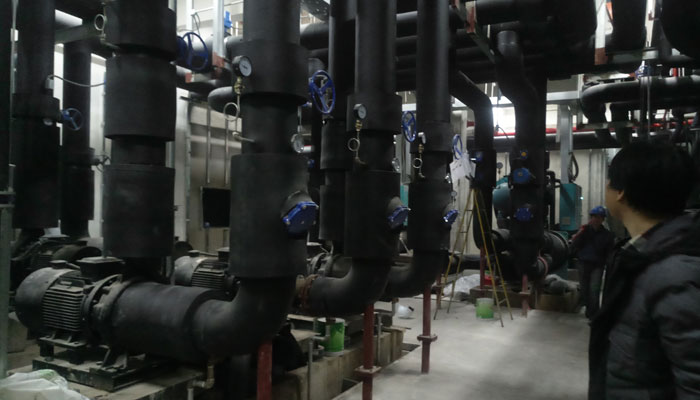

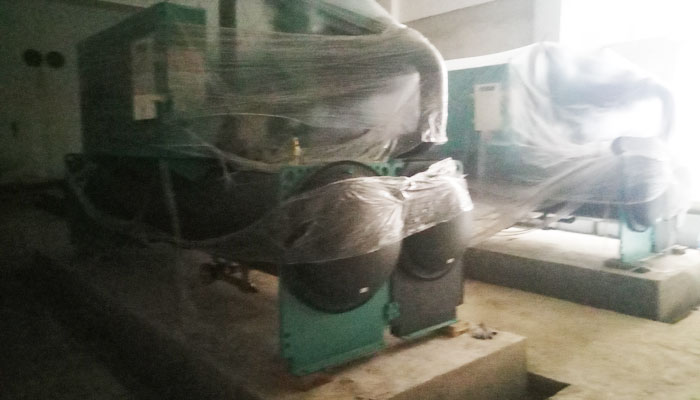

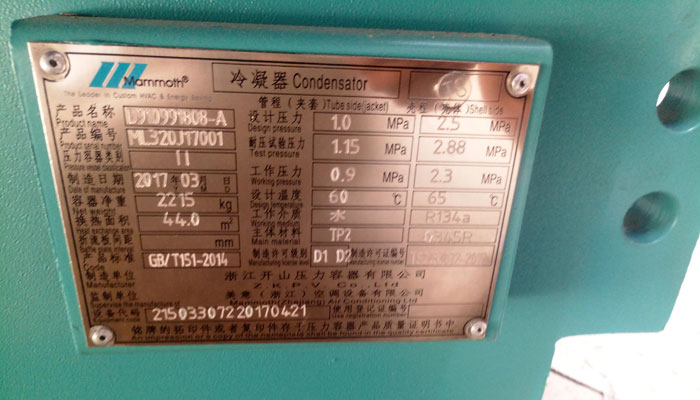

主機選用美的螺桿式地源熱泵機組MWH390*2臺，地源側動力水泵為3臺，一臺供給地源側，一臺供給冷卻塔，一臺備用，室內側動力水泵每棟樓一臺，并選用備用水泵一臺；受本案場地影響，本案采用地源熱泵埋管及冷卻塔為本建筑提供冷暖供應。其中夏季優先使用地埋管進行換熱，換熱不足的部分采用冷卻塔進行熱量交換。冬季全部采用地埋管作為采暖熱量交換的主要來源。
3.室外地埋管設計：

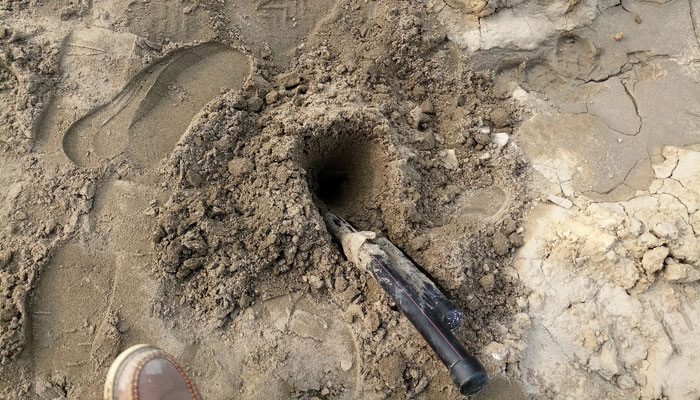

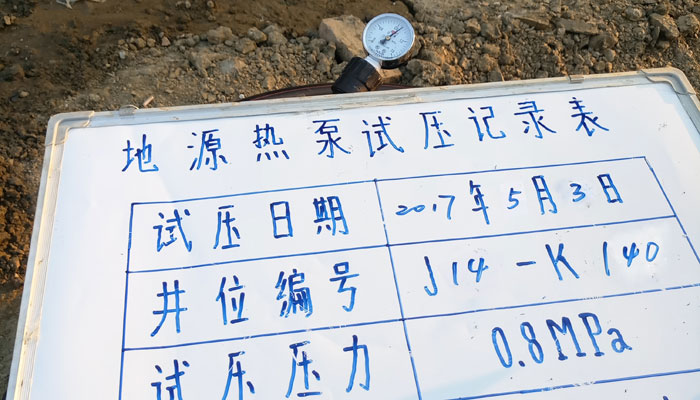

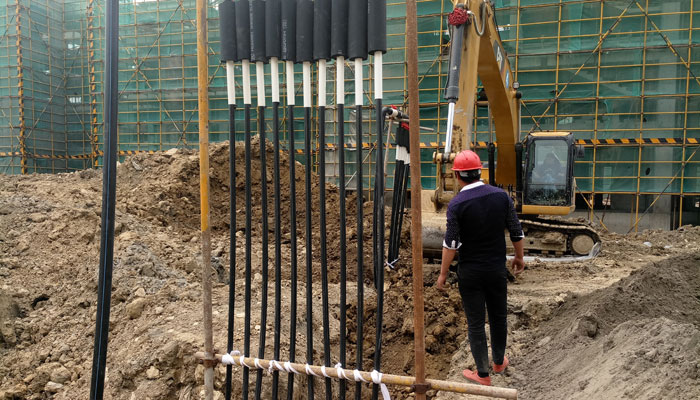

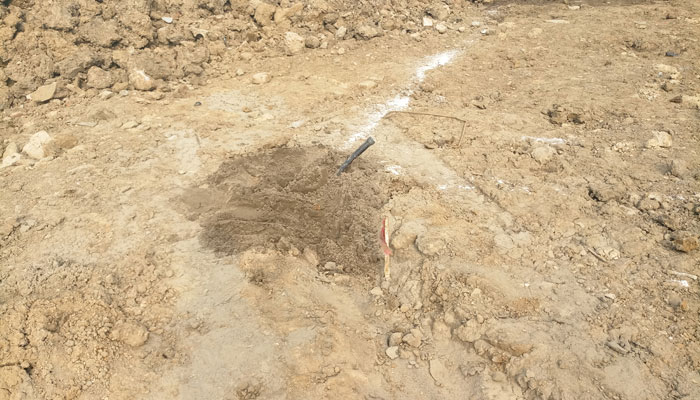

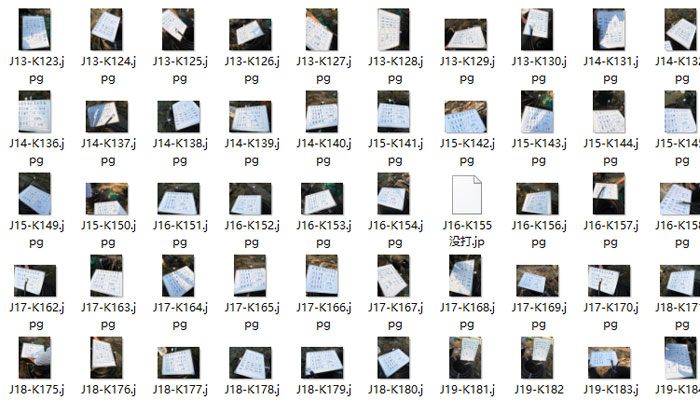

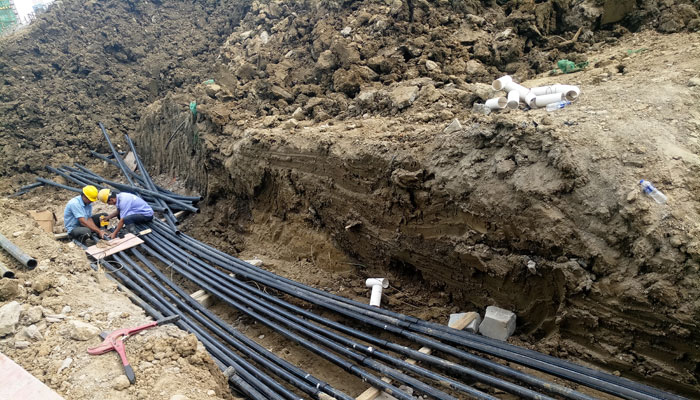

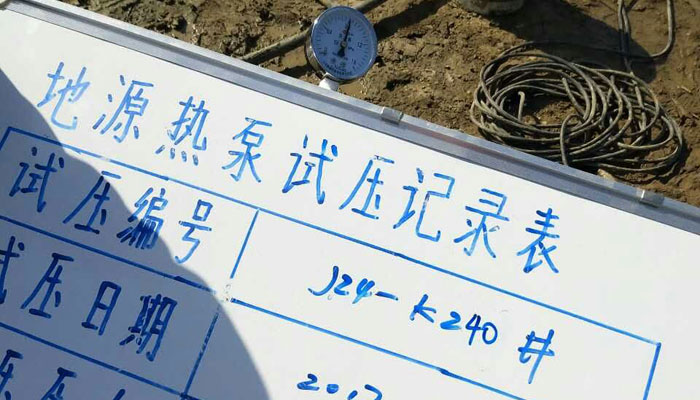

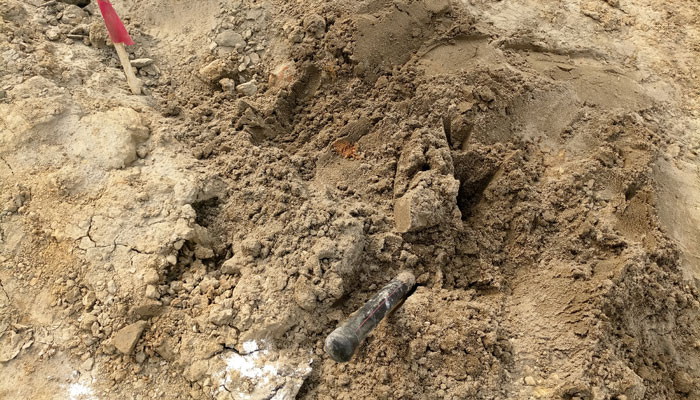

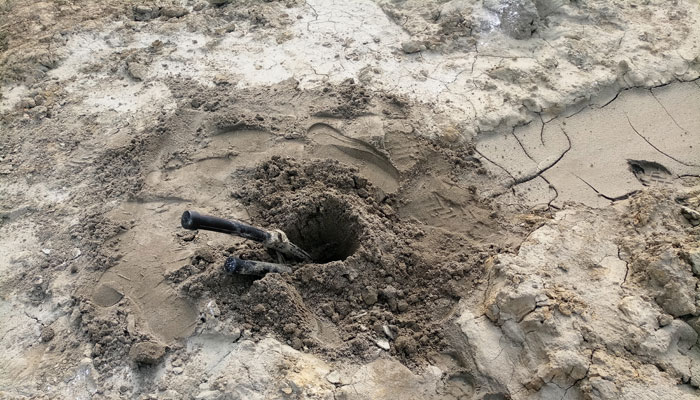

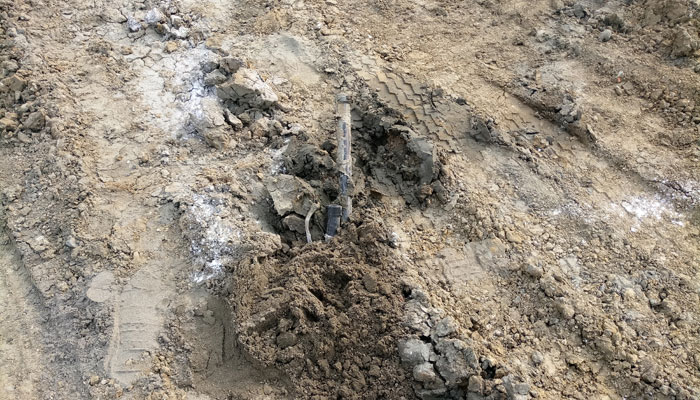

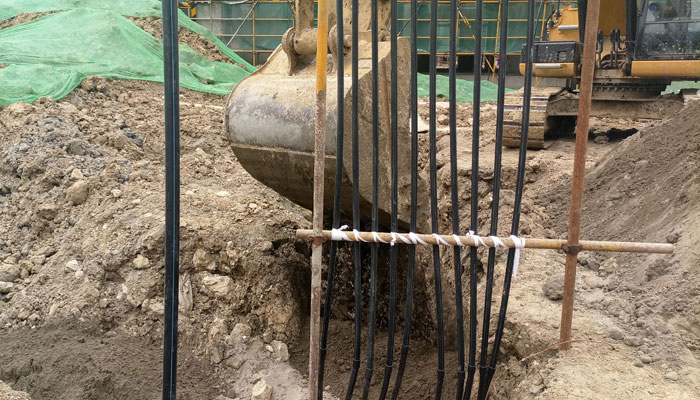

本案依據蘇州地礦勘察院出具的地埋管地下熱物性報告相關參數，設計室外鉆井240口，單井深80米。連接方式采用三級分集水器進行連接，其中：

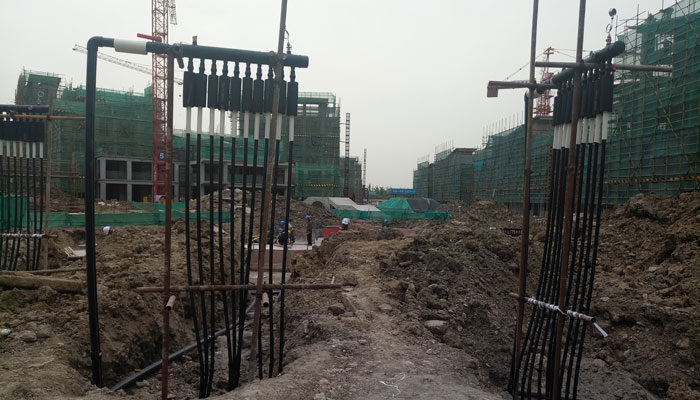

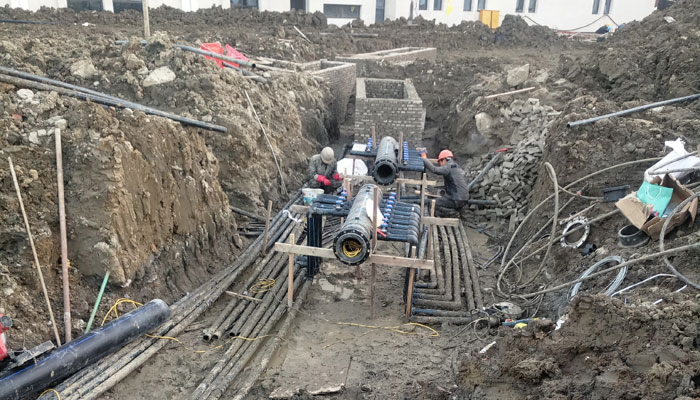

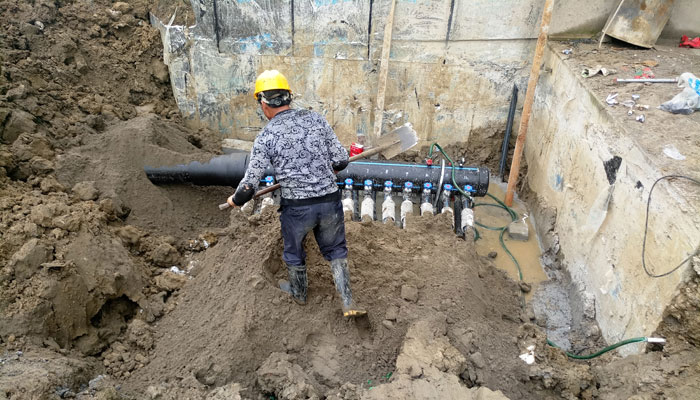

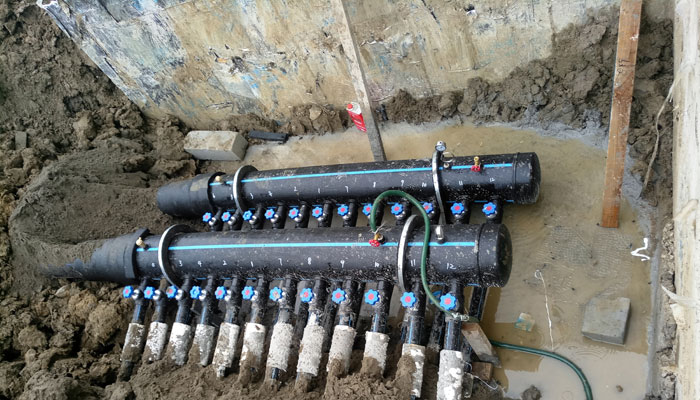

室外每10口井，通過章魚式連接至一級分集水器；累計設計應用一級分集水器24組（48個），分集水器斷面直徑DN110mm。

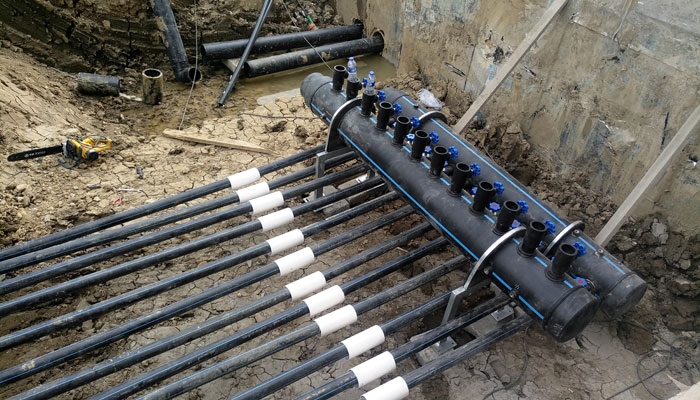

每12組一級分集水器連接至二級分集水器；累計設計應用二級分集水器2組（4個），分集水器斷面直徑DN315mm。
二級分集水器匯總后連接至機房分集水缸，室內分級水缸分為四路，其中地源熱泵室外地埋管兩路，樓頂冷卻塔兩路。
如果您想了解 更多工程等案例，請查閱本站其它案例或直接聯系我們。
